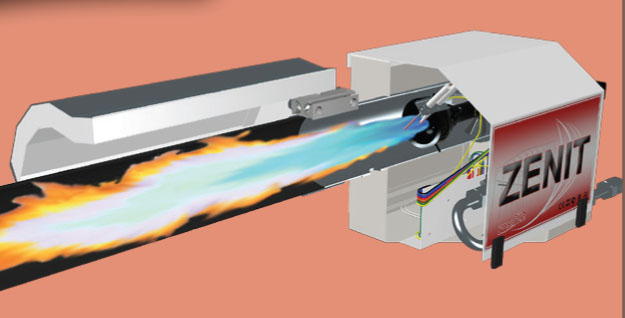

ZENIT_70⁺

SZIGETELT_SUGÁRZÓERNYŐVEL
A SUGÁRZÁSI_HATÁSFOK_75-85%
gépkönyv

^{A szigetelés miatt megnövekedett sugárzási hatásfoknak}^{köszönhetően az alapmodellekhez képest elegendő
10–15%–kal alacsonyabb teljesítményt
beépíteni azonos hőérzetet
kialakításához.}

ZENIT_70⁺ L
(egyenes, szigetelt_sötétsugárzó)

Típus	L6	L9	L12	L15	L18	L21
Teljesítmény_(kW)	10...18	14...24	18...32	22...42	28...42	34...48
Teljes_hossz_(m)	6,7	9,6	12,5	15,4	18,3	21,2
Szélesség_(mm)	298
Magasság_(mm)	271
Tömeg (kg)	nettó_69,3 bruttó_76,5	nettó_96,7 bruttó_103,9	nettó_124,1 bruttó_131,3	nettó_151,5 bruttó_163,07	nettó_178,9 bruttó_191,1	nettó_206,3 bruttó_218,5
	2 kW-os teljesítménylépcsők
Elektromos jellemzők	230 V / 50 Hz / 1 fázis / 110 W
Ki-be kapcsolású Nettó_táj. ár (Ft)	430_000	520_000	600_000	690_000	770_000	860_000
3 fokozatú_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_3970		53 000
Modulációs_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_9806		67 000

bruttó tömeg: csomagolással

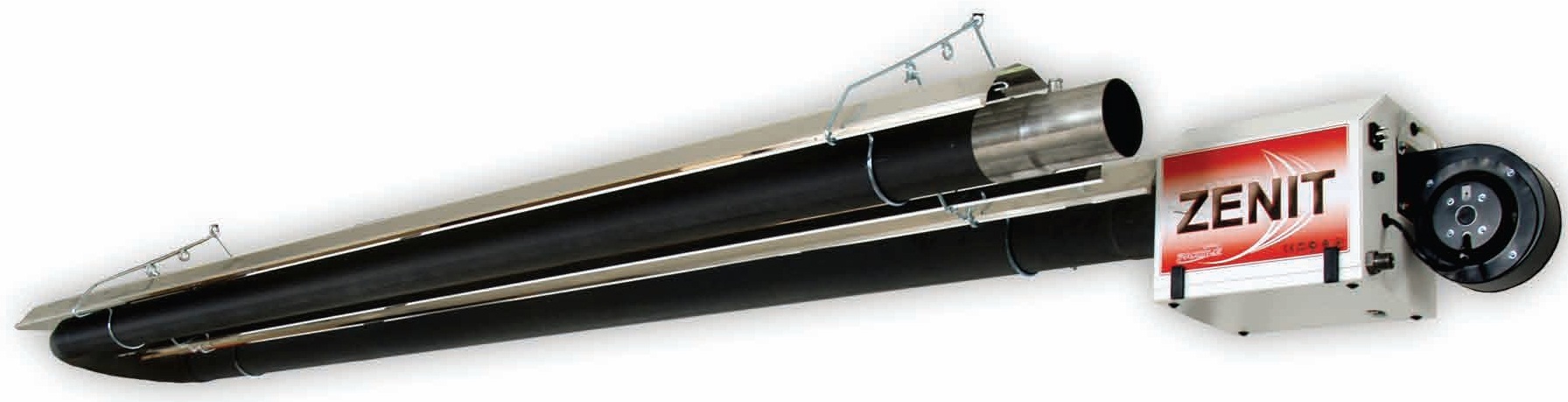

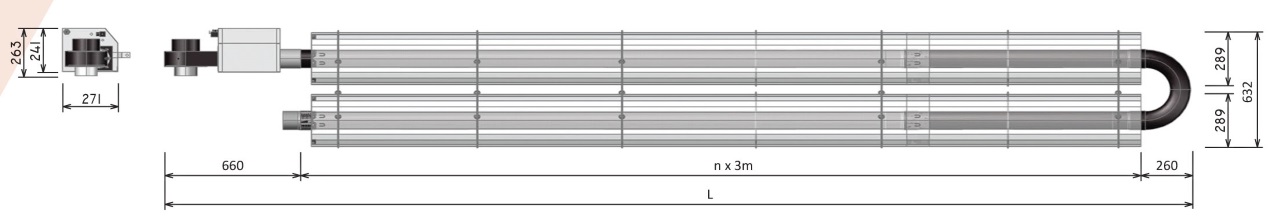

ZENIT_70⁺ U
("U" alakú, szigetelt_sötétsugárzó)

Típus	U 3	U 4,5	U 6	U 7,5	U9	U 10,5
Teljesítmény_(kW)	10...18	14...24	18...32	32...42	28...42	34...28
Teljes_hossz_(m)	3,8	5,2	6,7	8,1	9,6	11
Szélesség_(mm)	632
Magasság_(mm)	271
Tömeg (kg)	nettó_75,4 bruttó_82,5	nettó_103,1 bruttó_110,1	nettó_130,4 bruttó_137,4	nettó_158,1 bruttó_170,1	nettó_185,5 bruttó_197,5	nettó_213,2 bruttó_225,3
	2 kW-os teljesítménylépcsők
Elektromos jellemzők	230 V / 50 Hz / 1 fázis / 110 W
Ki-be kapcsolású Nettó_táj. ár (Ft)	480_000	590_000	640_000	770_000	820_000	940_000
3 fokozatú_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_3970		53 000
Modulációs_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_9806		67 000

bruttó tömeg: csomagolással

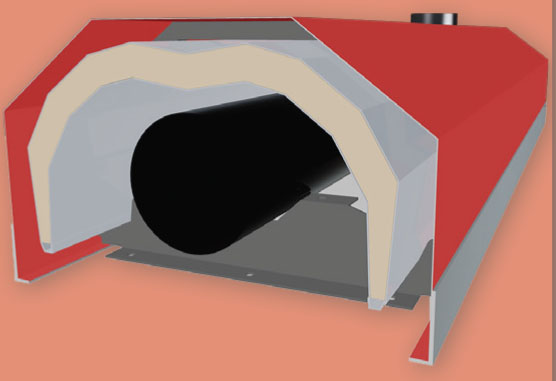

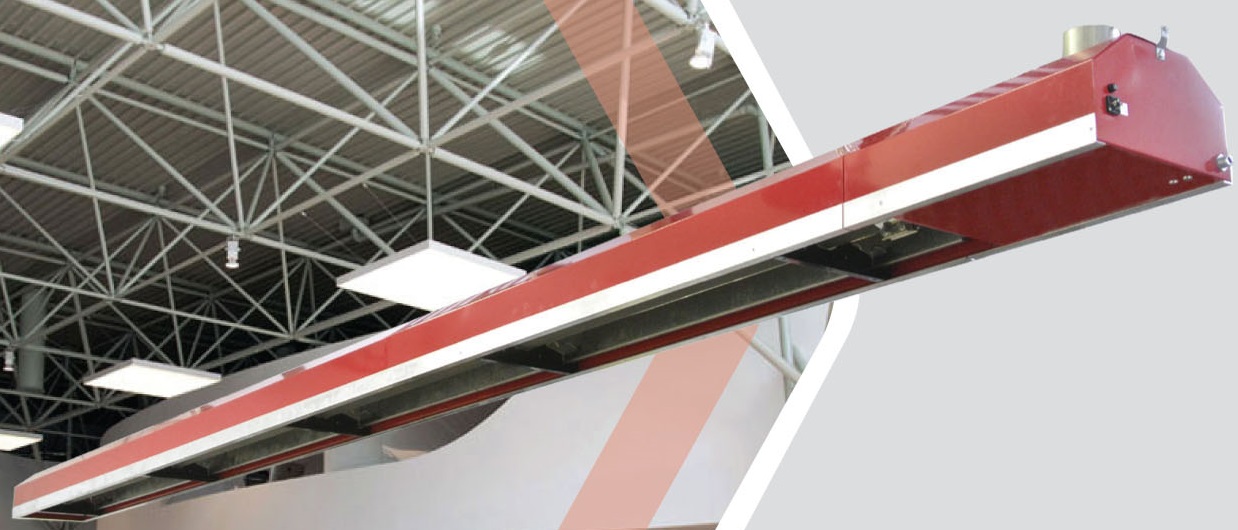

ZENIT_80⁺

TELJES BURKOLATTAL, SZIGETELT_SUGÁRZÓERNYŐVEL
A SUGÁRZÁSI_HATÁSFOK_75-85%
JELENLEG NINCS GYÁRTÁSBAN
HASONLÓ KÉSZÜLÉKÜNK: CERA SYSTEM SÖTÉTSUGÁRZÓ >>>
gépkönyv

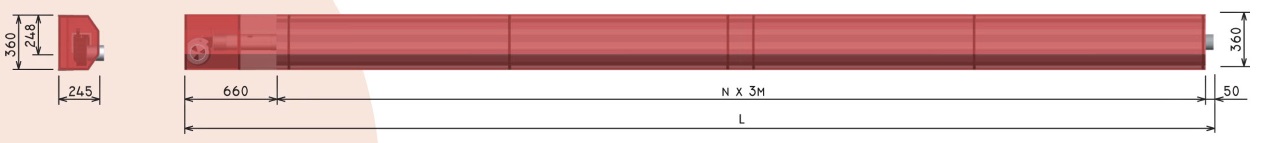

ZENIT_80⁺ L
(teljesen burkolt, egyenes, szigetelt_sötétsugárzó)
JELENLEG NINCS GYÁRTÁSBAN
HASONLÓ KÉSZÜLÉKÜNK: CERA SYSTEM SÖTÉTSUGÁRZÓ >>>

Típus	L9	L12	L15	L18
Teljesítmény_(kW)	12...22	16...30	20...40	24...42
Teljes_hossz_(m)	9,6	12,5	15,4	18,3
Szélesség_(mm)	360
Magasság_(mm)	245
Tömeg (kg)	nettó_138,1 bruttó_148,3	nettó_179,3 bruttó_189,5	nettó_220,5 bruttó_230,7	nettó_261,7 bruttó_271,9
	2 kW-os teljesítménylépcsők
Elektromos jellemzők	230 V / 50 Hz / 1 fázis / 110 W
Ki-be kapcsolású Nettó_táj. ár (Ft)
3 fokozatú_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_3970
Modulációs_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_9806

bruttó tömeg: csomagolással

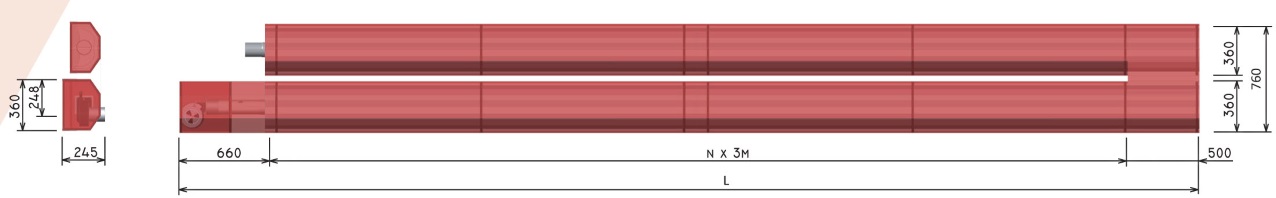

ZENIT_80⁺ U
(teljesen burkolt, "U" alakú, szigetelt_sötétsugárzó)
JELENLEG NINCS GYÁRTÁSBAN

Típus	U4,5	U6	U7,5	U9
Teljesítmény_(kW)	12...22	16...30	20...40	24...42
Teljes_hossz_(m)	5,2	6,7	8,1	9,6
Szélesség_(mm)	760
Magasság_(mm)	245
Tömeg (kg)	nettó_155,5 bruttó_165,7	nettó_186,6 bruttó_196,8	nettó_218,1 bruttó_228,3	nettó_269,3 bruttó_279,5
	2 kW-os teljesítménylépcsők
Elektromos jellemzők	230 V / 50 Hz / 1 fázis / 110 W
Ki-be kapcsolású Nettó_táj. ár (Ft)
3 fokozatú_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_3970
Modulációs_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_9806

bruttó tömeg: csomagolással

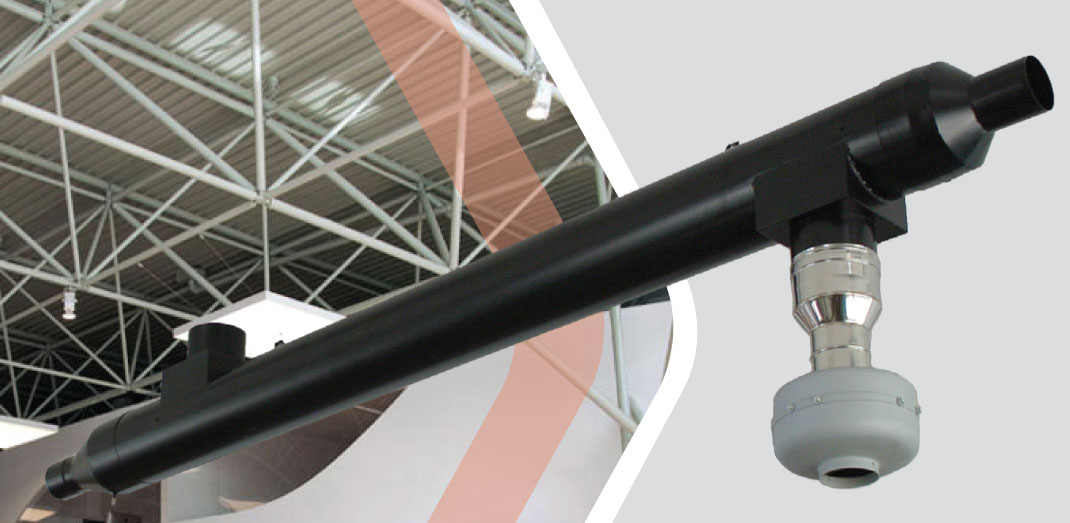

ZENIT_CONDENSER

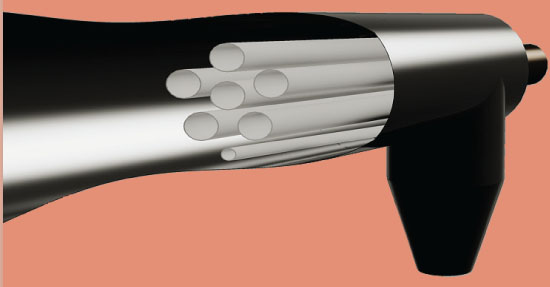

ZENIT CONDENSER típusú füstgáz lekondenzáló egységünk képes a ZENIT sugárzók alkalmazása esetén a_kilépő, 200_C° körüli_füstgáz hőmérsékletét akár 55° C–ra is egy lépcsőben lecsökkenteni. Ezért a teljes rendszer kondenzációssá alakítható. Berendezésünk korábban telepített egységekhez is illeszthető. A készülékek kimagasló hatásfokát a többcsöves hőcserélő egységnek köszönheti melyben a hőleadás további fokozására turbulencia idomokat találunk.

Vékony falú, rozsdamentes acél hőcserélőcsövek.
Hideglevegő lefúvatást elkerülő automatika.
Hőleadó csőrendszerben elhelyezett turbulátor.
Elsőosztályú, Európában gyártott lefúvató ventilátor.
A 200 ^oC körüli füstgázt akár 55^oC-ra lehűti.
Korábban telepített egységekre is felszerelhető.
A sugárzócső átmérője legfeljebb 100 mm lehet.

GÉPKÖNYV RÉSZLET

ZENIT_CONDENSER
Teljesítmények	max_50_kW
Maximális_csatlakozási_hőmérséklet	220_C°
Légszállítás_[m3/h]	ca. 950
Elérhető_hatásfok_értékek	98%...108%
Teljes_hosszúság_[mm]	3_200
Szélesség_[mm]	250
Magasság_[mm]	250
Nettó_tömeg_(kg)	54
Bruttó_tömeg_(kg)	63
Elektromos jellemzők	230_V/_50_Hz/_1_fázis/_110_W
Rendelési_kód	9574
Nettó_táj. ár (Ft)	495 000 Ft

bruttó tömeg: csomagolással

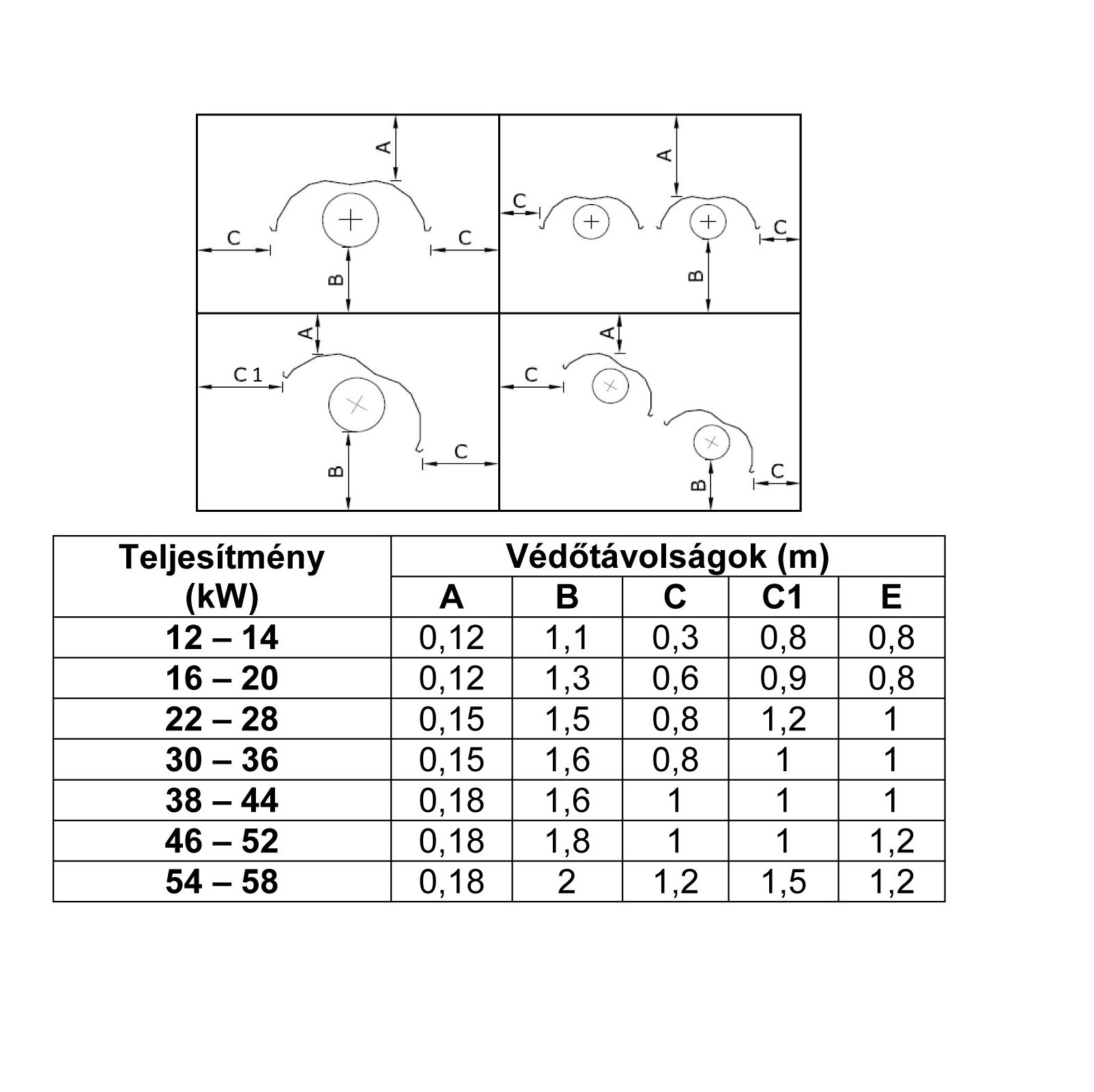

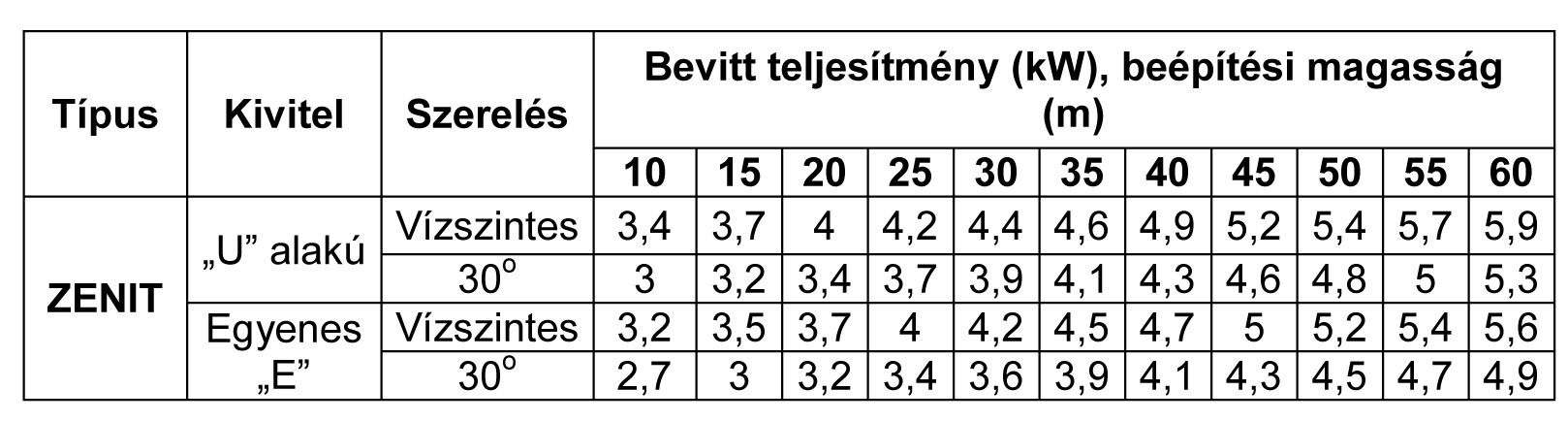

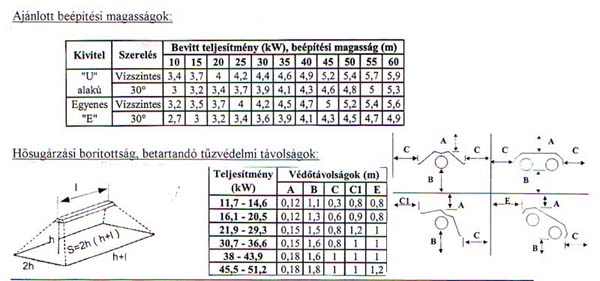

TELEPÍTÉSI SEGÉDLETEK

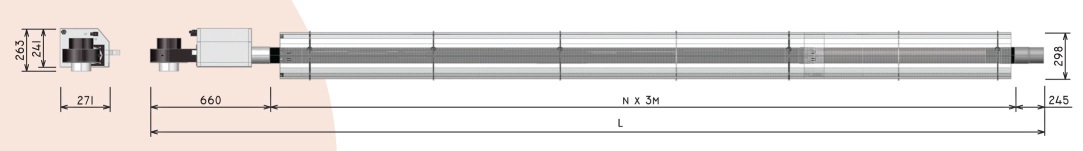

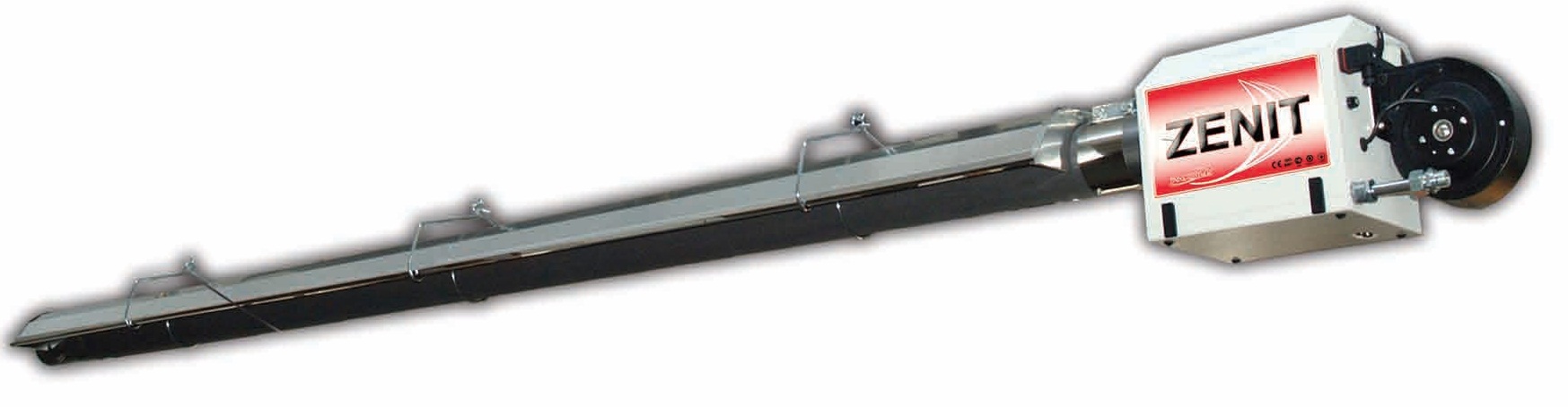

ZENIT-L (egyenes_sötétsugárzó)
Típus	L3	L6	L9	L12	L15	L18	L21	L24
Teljesítmény_(kW)	12	12...22	16...30	22...38	28...50	34...58	42...58	50...58
Teljes_hossz_(m)	3,8	6,7	9,6	12,5	15,4	18,3	21,2	24,1
Szélesség_(mm)	298
Magasság_(mm)	271
Tömeg (kg)	nettó_28,6 bruttó_36,3	nettó_42,9 bruttó_50,5	nettó_57,1 bruttó_64,7	nettó_71,3 bruttó_78,9	nettó_85,5 bruttó_97,3	nettó_99,7 bruttó_111,5	nettó_113,9 bruttó_125,7	nettó_128,1 bruttó_140,0
	2 kW-os teljesítménylépcsők
Elektromos jellemzők	230 V / 50 Hz / 1 fázis / 110 W
Ki-be kapcsolású Nettó_táj. ár (Ft) (ki/be)	-	340_000	375_000	420_000	465_000	505 000	550_000	-
3 fokozatú_szabályozás nettó táj. felár_(Ft)	Rendelési_kód:_3970		53 000
Modulációs_szabályozás nettó_táj. felár_(Ft)	Rendelési_kód:_9806		67 000



ZENIT-U ("U" alakú sötétsugárzó)
Típus	U1,5	U3	U4,5	U6	U7,5	U9	U10,5^*	U12^*
Teljesítmény_(kW)	12	12-22	16-30	22-38	28-50	34-58	42-58	52-58
Teljes_hossz_(m)	2,3	3,8	5,2	6,7	8,1	9,6	11	12,5
Szélesség_(mm)	632
Magasság_(mm)	271
Tömeg (kg)	nettó_31,5 bruttó_39,2	nettó_46,0 bruttó_53,7	nettó_60,5 bruttó_68,2	nettó_74,6 bruttó_82,3	nettó_89,1 bruttó_101,0	nettó_103,3 bruttó_115,1	nettó_117,8 bruttó_129,6	nettó_131,9 bruttó_143,7
	2 kW-os teljesítménylépcsők
Elektromos jellemzők	230 V / 50 Hz / 1 fázis / 110 W
Ki-be kapcsolású Nettó_táj. ár (Ft)	-	375_000	410_000	450_000	505_000	540_000	590_000	-
3 fokozatú_szabályozás nettó táj. felár_(Ft)	Rendelési_kód:_3970		53 000
Modulációs_szabályozás nettó táj. felár_(Ft)	Rendelési_kód:_9806		67 000
